Разбивочные работы

Перед укладкой в путь стрелочных переводов необходимо выполнить разбивочные работы. Разбивочные работы на местности (на главных и станционных путях) должны обеспечить расположение переводов по проекту и в точном соответствии с типовыми эпюрами, в которых указывается положение главнейших частей стрелочных переводов: остряков, рамных рельсов, крестовин, переводной кривой и переводных брусьев. К разбивочным работам относятся: разбивка положения стрелочных переводов и глухих пересечений на местности; разбивка соединений и пересечений путей; разбивка сплетений.

Разбивка стрелочных переводов и глухих пересечений заключается в определении и закреплении на местности (на главных и станционных путях)

местоположения основных точек стрелочного перевода. Основной точкой при разбивке является центр стрелочного перевода (глухого пересечения) Ц, относительно которого определяют положение всех частей перевода (глухого пересечения). При укладке следующего перевода удобнее брать за основную точку для разбивки передний стык рамных рельсов или математический центр крестовины С, положение которых уже известно. Переводные кривые разбивают по ординатам, которые указаны на соответствующих схемах разбивки (рис. 2).

Разбивка обыкновенного стрелочного перевода.

Основными документами для разбивки являются: эпюра со схемой разбивки и план путевого развития в осях. Порядок разбивки стрелочного перевода:

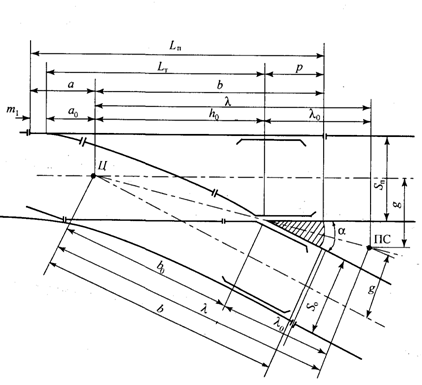

Рис.2 Схема разбивки стрелочного перевода

От оси станции отмеряют стальной рулеткой или лентой заданное по проекту расстояние до центра стрелочного перевода Ц, отмечают его на оси прямого пути колышком, забивая в него гвоздик, фиксирующий точно центр, и определяют направление прямого пути. Во избежание замыкания электрической цепи на электрифицированных линиях и линиях, оборудованных автоблокировкой, при измерениях расстояний стальной рулеткой или лентой нельзя укладывать их на противоположные рельсы и перекрывать изолирующие стыки.

Если вблизи имеется уложенный стрелочный перевод, расстояние центра которого от оси станции уже известно, то достаточно отмерить только разницу расстояний между центрами обоих стрелочных переводов до оси пассажирского здания. В том случае, когда положение стрелочного перевода задано ориентировочно, необходимо во избежание излишних рубок перевод расположить так, чтобы начало рамных рельсов совпало со стыками путевых рельсов. Изменение положения стрелочного перевода при этом не должно уменьшать полезную длину станционных путей.

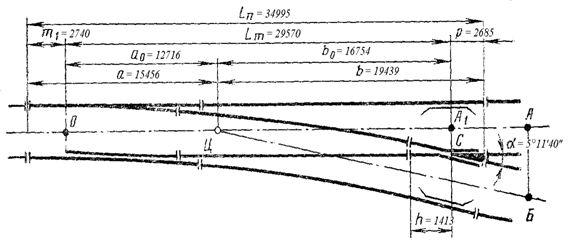

Рис.3 Геометрические характеристики стрелочного перевода типа Р65 марки 1/11
