Выбор кинематической схемы механизма и схемы запасовки каната

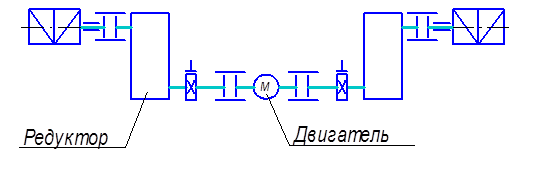

Кинематическая схема механизма подъема крана представлена на рис. 1.

Рис. 1

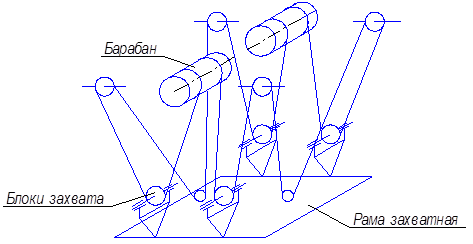

Схема запасовки каната представлена на рис. 2.

Рис. 2.

Для данной схемы:

Кратность ;

Число ветвей каната ;

Выбор каната и определение диаметра барабана

Выбор каната производится на основе выполнения условия:

;

где – коэффициент запаса (для 4 группы режима работы ,), а – максимальное усилие в канате от веса груза. Оно рассчитывается по следующей формуле:

, где:

– вес груза;

– КПД блока.

Таким образом, окончательно: .

Таким образом, .

Выбирается канат ЛК-Р конструкции 6х19 (1+6+6/6)+1 о.с. двойной свивки с органическим сердечником нераскручивающийся (с точечным контактом) по ГОСТ 2688–80.

Исходя из того, что и разрывное усилие меньше, либо равно 335 кН, выбирается диаметр каната . (Маркировка каната «11-Г-I-СС-Н-1862 ГОСТ 2688–80», т.е. грузовой канат, I марка проволоки, маркировочная группа 1862 МПа, вид покрытия проволоки – оцинкованная, сочетание направлений свивки элементов – крестовая, способ свивки каната – нераскручивающийся).

Диаметр барабана определяется из следующего условия:

;

где – диаметр каната, а – коэффициент, зависящий от группы режима работы, .

Таким образом, . По конструктивным соображениям, исходя из нормального ряда диаметров барабанов, выбирается .
