Изменение схождения управляемых колёс происходит под действием среднеэксплуатационных нагрузок с интенсивностью, которая зависит от его первоначальной величины. Оно вызвано смещениями в кинематической цепи рулевого привода, которые формируются за счёт упругости деталей и подвижных сопряжении РП с одной стороны и зазорами, вызванными износом и деформацией элементов подвижных сопряжении, а также ослаблением креплений и потерей прочности деталей РП с другой. Изменение величины первоначального схождения колёс проявляется взаимными относительными смещениями звеньев кинематической цепи рулевого привода, которые могут быть приведены к приращению расстояния между дисками управляемых колёс. Процесс формирования смещений в РП рассмотрим в виде схемы, где изображена плоская модель рулевого привода автомобилей рассматриваемого класса. Исследуем вначале этот процесс при допущении, что в рулевом приводе действует усилие 30 даН, достаточное для выбора зазоров и начала деформации РП. При этом, изменение схождения происходит только под действием упругости и зазоров, остальные факторы можно считать постоянными. Тогда, согласно обозначениям (рис. 3) схождение, измеренное как разность расстояний между заокраинами дисков управляемых колёс впереди и сзади передней оси на высоте центров колёс, равно:
|
|
(24) |
Угол схождение управляемых колес можно выразить:
|
|
(25) |
где Срп - суммарная упругость элементов рулевого привода, мм/даН; Dрп - суммарная величина зазоров в сопряжениях РП, приходящаяся на единицу приложенного усилия при замере, мм/даН.
- коэффициент приведения к высоте центров колёс, учитывающий измерение смещений на высоте РП. ВАЗ, АЗЛК - =1,25, ГАЗ- = 1,30;
- коэффициент пропорциональности между величинами схождения, измеренными по разности расстояний и углу поворота управляемых колёс.
ВАЗ (АЗЛК) - = I4·I0-4 рад = 0,08° = 4,8 мин; ГАЗ - = 13,2 I0-4 рад = 0,075° == 4,5 мин.

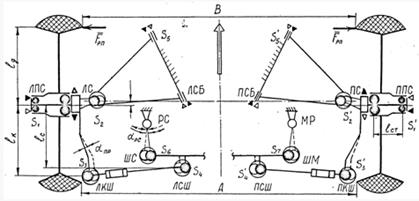

Рис. 3 Схема формирования смещений в кинематической цепи рулевого привода автомобилей с независимой передней подвеской с обозначением подвижных сопряжении и зазоров в них.
Коэффициент показывает, что смещение в РП на I мм соответствует углу поворота одного управляемого колеса для моделей ВАЗ на 9,6 мин (0,16°) при условии, что второе колесо неподвижно. Величины обоих коэффициентов зависят от углов установки управляемых колёс, конструктивных особенностей рулевого привода и передней подвески, шин и давления воздуха в них.
В дальнейшем исследовании будет использована величина схождения, измеренная по разности расстояний между дисками колёс на высоте рулевого привода (представляет удобство для экспериментальных исследований), т.к. она изменяется на двойную величину смещений в РП:
|
|
(26) |
|
|
(27) |
|
|
(28) |
Знак и величина второго слагаемого зависимостей (24) - (27) определяется величиной и направлением усилия в рулевом приводе, которое вызвано действием моментов на управляемых колёсах и может быть приведено к усилию, приложенному к дискам управляемых колёс в месте измерения величины схождения (рис.3). Подвижные сопряжения рулевого привода находятся на разном расстоянии от заокраин дисков управляемых колёс, между которыми измеряется схождение, поэтому смещения в них должны быть приведены к радиусу диска колеса. Методика приведения и ранжирование коэффициентов изложена автором
|
|
(29) |
