Если по результатам осмотра вы не удовлетворены качеством поверхности, то весь цикл, начиная от приготовления шпатлевки, нужно повторить. Очередное шпатлевание вести по высушенной поверхности. Не стоит огорчаться, если таких повторов будет пять-шесть. Не следует забывать, что каждый следующий слой шпатлевки должен наноситься на высушенную поверхность.
В вашем распоряжении может не оказаться водостойкой шкурки, но есть обычного исполнения. В этом случае в качестве смазывающей и смывающей жидкости используйте любое жидкое машинное масло. Следует помнить, что стойкость шкурки при этом невысока, а при каждом последующем шпатлевании необходимо тщательно обезжиривать отшлифованную поверхность. Указанные обстоятельства требуют терпения, ведут к по-
вышенному расходу шлифовального материала и большей трудоемкости всех работ.
Прогибы до 1 см глубиной, площадью около 30 см2, сопровождаемые вспучиванием прилегающих пологих поверхностей
Этот вид повреждения характеризуется не только вмятиной глубиной до 1 см, но и вспучиванием по высоте в пределах 1-3 мм граничных с вмятиной поверхностей.
Для работы потребуются:
а) молоток средних размеров;
б) поддержки двух типов;
в) боек;
г) набор материалов, указанных в разд. 2.

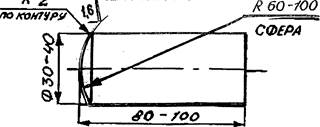

Поддержка должна быть массивной и выполнена из стали, латуни, меди или бронзы. Рабочая поверхность у нее - сфера (рис. 9, 10), которую необходимо заполировать. Вид поддержки выбирать в зависимости от возможности доступа к месту повреждения с тыльной стороны.
^о-5<?
Форма ее может быть и иной, чем показанная на рисунках.
Рис.10
]5
Боек (рис. 11) изготовить из подкаленной стали, можно использовать в качестве заготовки пробойник, керн, бородок, маленькое зубило.
^0-/2
А^С.У/
Задача, которая ставится перед ремонтником при данном виде повреждения, - опустить вздувшийся металл до уровня или чуть ниже основной нетронутой поверхности. Подготовка этой поверхности и соседствующей с ней вмятины под шпатлевку. Шпатлевание. Шлифование - обработка всего места повреждения под покраску.
Поддержку завести с тыльной стороны повреждения. Работа бойком -с лицевой стороны. Начинать работу следует от периферии вздутия, кругами приближаясь к центру. Поддержка при этом должна быть прислонена изнутри к граничному по отношению к центру бойка участку таким образом, чтобы образованный после удара бойком конусок не дотронулся до поддержки. Повышенная вибрация металла от удара будет свидетельствовать о том, что поддержка расположена далеко от места удара и в таком случае удар не только не эффективен, но и может привести к дополнительному изгибу металла, так как создается слишком большое плечо между точкой приложения силы удара и точкой приложения поддержки. Удар по бойку должен быть безынерционным (коротким), сила удара должна отвечать толщине металла исправляемой детали. Величина конуска, выступившего с тыльной стороны после удара, должна быть высотой в доли миллиметра. С изменением точки приложения бойка необходимо следом переместить и поддержку, соблюдая вышеизложенное взаимное положение бойка и поддержки. Промежутки между точками установки бойка могут быть 1-5 мм. Для первого прохода они должны быть наибольшими. Под проходом нужно понимать цикл обстукивания выпуклости с постепенным приближением кругами от периферии до центра. Нельзя пытаться за счет силы удара осадить выпуклость за один проход. После первого прохода осмотрите результаты работы с целью сделать коррективы для точек приложения бойка и поддержки. Попытайтесь осмыслить, как повел себя металл, в какой зоне нужно сгустить удары, а где, может быть, и не трогать. Учитывайте следующее обстоятельство: металл, побывавший под штампом (при изготовлении детали на заводе), получил то, что в технике называется явлением наклепа, а это значит, что любая его форма, кроме той, которую он принял под штампом, для него неестественна, т.е. поверхность металла "имеет желание" вернуться к первоначальному состоянию за счет внутренних сил упругости, обретенных при наклепе.
