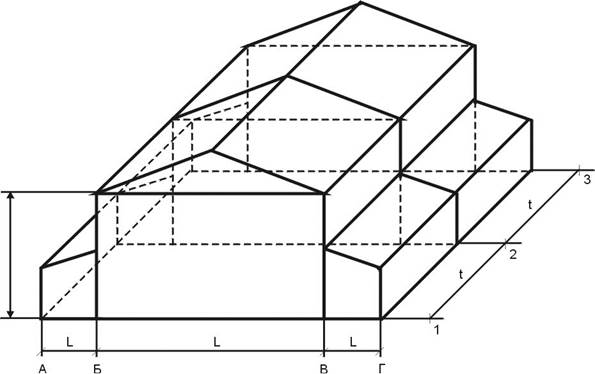

Рис.6.2. Общая компоновка производственного корпуса
Шагом колонны t называют расстояние между осями двух смежных колонн одного ряда в направлении, перпендикулярном пролету.
Шаг колонны по крайним или средним рядам следует назначать равным 6 и 12 с учетом технологических требований, за исключением следующих случаев:
- в зданиях с ж/б каркасом, пролетом 12м и высотой до 6м включительно, следует принимать шаг наружных колонн равным 6м;
- в зданиях без кранов, высотой 8,4м и более, оборудованных кранами, следует принимать шаг средних колонн равным 12м.
Пролетом здания L (рис.6.2) называют расстояние между продольными осями двух рядов колонн.

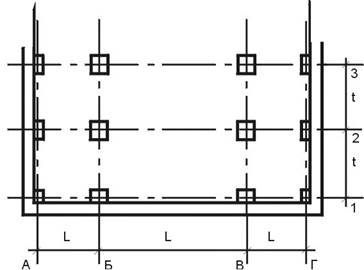

Рис.6.3. Сетка колонн
Размеры пролетов (по СниП 11-М-62):
- для зданий без мостовых кранов – 12, 18, и 24м;
- для зданий с мостовыми кранами – 18, 24, 30м и более, кратным 6м.
Допускается применять пролеты в 6 и 9м.
Если необходимо назначать шаг колонн более 12м, то его следует принимать кратным 6м.
Сетка колонн представляет собой прямоугольник, стороны которого кратным пролету и шагу колонн.
Размеры сетки колонн обозначают в м в виде произведения пролета на шаг колонн (например, 12х6).Таким образом, сетка колонн образуется осевыми линиями, проходящим через середины колонн в плане. Осевые линии в направлении шага обозначают цифрами, а в направлении пролета – буквами.
При проектировании следует принимать по возможности более крупную сетку колонн, т.к. она позволяет более рационально использовать производственную площадь, облегчает реконструкцию цехов при совершенствовании техпроцесса, создает возможности использования прогрессивных строительных конструкций, что снижает трудоемкость строительства.
Рациональной для АРЗ считается сетка: 18х12;18х6;12х6.
Высота помещения Н называется расстояние от уровня пола до низа несущих конструкций покрытия.
