Для профилактики раму периодически осматривают, проверяют крепление поперечин и кронштейнов, плотность заклепочных соединений. При необходимости красят.
В соответствии с техническими условиями к эксплуатации не допускаются автомобили, имеющие трещины или поломки хотя бы одного листа рессоры, неприлегание и расхождение листов, повреждения кронштейнов, резиновых втулок и подушек, ослабление затяжки пальцев и стопорных болтов, хомутиков и стремянок, а также течь жидкости из амортизаторов и ослабление их крепления.
Отказы рессорных подвесок автомобилей возникают главным образом из-за усталостных поломок листов рессор. Диагностирование состояния рессор должно определять степень усталостного повреждения листов. Для этой цели можно использовать методы и средства ультразвукового контроля, позволяющие определять местоположение и размеры усталостных трещин в листах. Ультразвуковой контроль проводят перед ТО-2. Автомобиль при этом должен быть порожним и хорошо вымытым. Для обеспечения хорошего доступа к рессоре автомобиль устанавливают на осмотровую канаву. Боковые поверхности рессорных листов со стороны рамы автомобиля очищают и наносят на них слой высоковязкой смазки (технического вазелина, солидола и др.). Искательную головку дефектоскопа перемещают вдоль листов, прижимая ее к ним, и наблюдают за экраном прибора. Обнаружив сигналы о дефекте, определяют их границы (появления и исчезновения) при помощи масштабной сетки экрана. Настройка чувствительности прибора должна сохраняться при этом постоянной. Протяженность зоны «видимости» сигнала от усталостной трещины соответствует ее длине и поврежденной площади сечения Sповр рессорного листа. Для оценки степени повреждения D удобно использовать отношение 5Повр к номинальной площади сечения Sном:
D = Sповр/Sном,(1)
Зависимости роста размеров трещин в листах по мере наработки рессор удобно представить в виде логарифмической функции
G = |lgD|,(2)
где (G - критерий сопротивления усталости.
Это позволяет прогнозировать долговечность рессоры до поломки по размерам усталостных повреждений в листах (рисунок 1).
Рисунок 1 – Прогнозирование остаточного ресурса рессоры МАЗ-503А графическим путем
При ТО подвески проверяют также взаимное положение мостов. Для обеспечения нормального качения колеса автомобиля на дороге необходимо строго соблюдать заданную геометрию элементов ходовой части автомобиля. В данном случае под термином «геометрия» подразумевается геометрия не формы, а взаимного положения механизмов и агрегатов. Взаимное положение элементов ходовой части существенно влияет на энергетику движения автомобиля, стабилизацию его на дороге, износ шин, расход топлива и т. д. Взаимное положение мостов можно определить с помощью специальных стендов. Время диагностики 30—35 с.

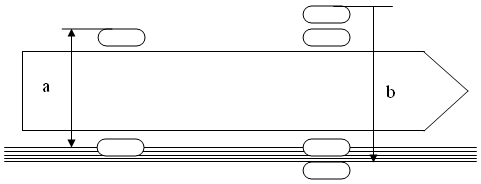

Для диагностирования горизонтального перекоса мостов автомобилей можно использовать ориентировочную линию, которую наносят белой краской на проезжей части со стороны водителя (рисунок 2). Ориентировочную линию располагают вдоль всей длины канавы. Расстояние а/2 от оси симметрии канавы до линии выбирается в зависимости от модели автомобиля. Толщина ориентировочной линии должна равняться полуразности (b - a)/2 расстояний между наружными кромками протектора задних и передних колес. Например, для ЗИЛ-130 и его модификаций толщина линии равна 150 мм, а расстояние от оси симметрии до внутренней кромки линии — 995 мм. Если параллельность мостов автомобиля не нарушена, то переднее колесо катиться наружной кромкой протектора по внутренней кромке линии, а наружная кромка протектора заднего колеса – по наружной кромке линии.
Для диагностирования автомобилей с различной шириной колеи наносят несколько разноцветных линий.
Рисунок 2 – Обнаружение перекоса мостов автомобилей
Важной задачей диагностики подвески автомобиля является оценка правильности геометрических размеров и сопряжений, упругих свойств и параметров колебаний подвески.
