Отсюда коэффициент неравномерности грузопотоков: з= Qnp/ Qоб =1500 /1300 =1,15.
Построение эпюры начинают с грузопотока, идущего от пункта D, т.е. самого дальнего, к пункту А. При масштабе 1 см = 200 т на графике откладывают от нулевой отметки 2,5 см и проводят линию, параллельную оси абсцисс, до пересечения с ординатой точки А.
Полученное пространство между осевой и проведенной линией заштриховывают (различно по участкам).
Затем откладывают грузопоток объемом 500 т, следующий из С в А, и проводят линию от ранее отложенной и параллельную ей до пересечения с ординатой точки А. Полученное пространство также заштриховывают. Аналогично откладывают и следующие грузопотоки. Нижняя часть строится таким же способом, как и верхняя. Полученная эпюра (рисунок 1) предоставляет собой графическое изображение грузопотоков на данном участке трассы.

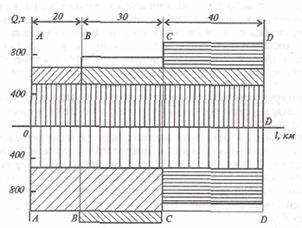

Рисунок 1 – Эпюра грузопотоков
Эпюры грузопотоков дают возможность определить:
- количество груза, отправляемого из каждого пункта, прибывающего и проходящего через него;
- объем перевозок и грузооборот на каждом участке и на всей линии;
- среднее расстояние перевозки грузов.
Они также помогают выявить нерациональные встречные перевозки, т.е. перевозки одинакового груза во встречных направлениях.
Грузопотоки могут быть изображены в виде схемы. Для этого используется карта района перевозок, на которую нанесены пункты или микрорайоны отправления и назначение груза, т.е. грузообразующие и грузопоглощающие пункты. Карту района перевозок делят на квадраты последовательным нанесением на равном расстоянии взаимно перпендикулярных линий. Полученные таким образом квадраты кодируют в буквенно-цифровой системе (по типу шахматной доски): по горизонтали – буквы, по вертикали – цифры. Зная количество тонн груза, подлежащего перевозке из пунктов отправления в пункты назначения, выбирают масштаб и в соответствии с ним наносят грузопотоки линиями определенной ширины.
Грузопотоки могут также иметь вид картограммы. Картограмма – это графическое изображение грузопотоков на карте по действительным путям перемещения грузов.
При помощи схем и эпюр создается наглядная схема перевозок между пунктами отправления и назначения грузов, определяется транспортная работа, устанавливается наиболее выгодное расположение стоянки автотранспорта, чтобы непроизводительные пробеги из гаража к месту работы и обратно были минимальные.
