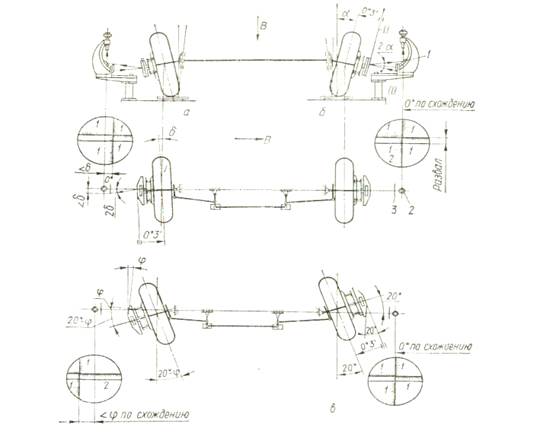

а) определение схождения колес; б) определение развала колес; в) определение соотношения углов поворота колес; I – плоскость вращения колеса;
II – плоскость зеркала колеса; III – плоскость шкалы;
1, 2, 3 – зеркало, окуляр и шкала микроскопа соответственно.
Рисунок 5 – Проверка углов установки колес автомобиля при помощи оптического стенда
У автомобилей с неразрезной передней осью углы развала колес и наклона шкворней не регулируются. У автомобилей с независимой подвеской углы развала регулируют поворотом эксцентриковых втулок. Максимальные углы поворота передних колес регулируют ограничительными болтами, которые ввернуты в поворотные рычаги и упираются при зависимой подвеске в кулаки переднего моста, а при независимой — в выступы стоек подвески.
Схождение передних колес автомобиля диагностируют с помощью специальных линеек. При замере схождения линейку устанавливают спереди колес так, как показано на рисунке 6. Затем автомобиль перекатывают вперед до тех пор, пока линейка не займет симметричное положение за передней осью. Перемещение стрелки укажет на величину схождения колес. При проверке схождения колес автомобиль должен быть ненагружен, а положение колес должно соответствовать движению по прямой. На автомобилях с неразрезной поперечной тягой схождение колес регулируют изменением длины поперечной тяги, а с разрезной осью (при независимой передней подвеске) — изменением длины боковых рулевых тяг.

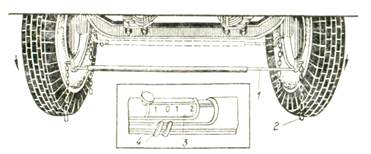

1 – линейка; 2 – отвесы; 3 и 4 – шкала и движок линейки
Рисунок 6 – Проверка схождения передних колес
