Термодинамический расчёт КС со схемой с дожиганием производится в несколько этапов.

В начале находятся параметры в газогенераторе. Горение в газогенераторе осуществляется с большим избытком горючего, температура не должна превышать 1100º К. при такой температуре продукты сгорания находятся в неравновесном состоянии, а следовательно, рассчитать их параметры по обычной методике невозможно. Для восстановительного газогенератора на фторе и водороде в [4] приведены следующие экспериментальные параметры: α=0,06, R=2052, Т=1051º К, n=1,386, Ср=2154 кДж/кг*ºК (выбор произведён для наименьшей температуры).

На втором этапе проводится ряд приближённых расчётов по схеме без дожигания при заданном значении давления и найденных с учётом поправки на давление значениях энтальпии компонентов. Значения энтальпии находятся по формуле:

Полная методика определения энтальпии изложена в [1].

где – энтальпия компонента при заданной температуре, – давление в камере сгорания.

С учётом этих поправок энтальпии будут равны:

Выбор предварительного значения α производится по наибольшему значению произведения (RT)кс. Выберем α=0,24

На третьем этапе производится серия уточняющих расчётов для схемы с дожиганием. Для этого зададимся значениями:

где – потери от насосов до ГГ, – потери от ГГ до КС, – КПД насосов и турбины.

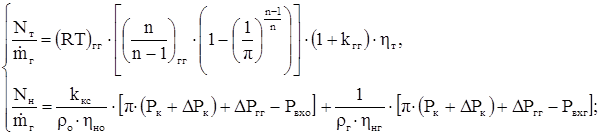

Далее рассматривается баланс мощностей насосов и турбины:

где – давления на входах в насосы.

Задаваясь значениями , построим графики и определим их пересечение.

После этого найдём , сработанную на турбине:

Определим новую энтальпию генераторных газов после срабатывания на турбине и реальный состав (условную формулу) горючего, поступающего в КС.

Далее проводится повторный термодинамический расчёт параметров в камере сгорания и находится новое оптимальное значение αкс, после чего оно сравнивается с предыдущим. Если:

то примем новое значение αкс как искомое, в противном случае уточняющий расчёт проводится заново, с новыми параметрами.

После получения αкс проводится расчёт истечения по каналу при известном значении n и находятся параметры на срезе сопла.

Полученные данные приведены в таблице 2:

Результаты термодинамического расчета Таблица 2

Расчёты проведены в программе «Термодинамика».

Газодинамический расчет КС

Целью газодинамического расчета является определение параметров истекающего газового потока в характерных сечениях КС, удельного импульса ДУ основного блока, геометрических размеров критического сечения и среза сопла.

Газодинамический расчёт идеального канала

1) Расчет термодинамических величин в канале и на его срезе.

Наедем газовую постоянную:

где R0 = 8314 Дж/моль·кг - универсальная газовая постоянная;
