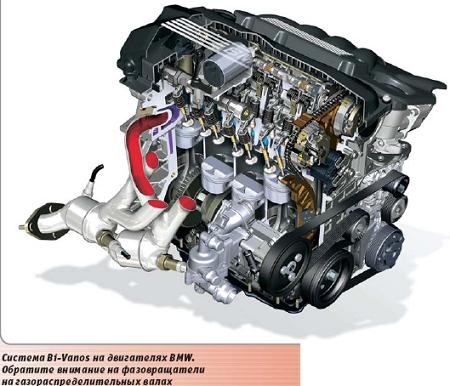

Рис.7.
Стоит напомнить, что при управлении процессом подачи воздушной смеси с помощью дросселя возникают значительные аэродинамические сопротивления и завихрения, особенно при неполном открытии заслонки. Регулирование количества воздушной смеси в системе Valvetronic должно было происходить за счет изменения величины подъема клапанов, то есть сам клапан при этом выполнял функцию дроссельной заслонки. Для этого был разработан специальный механизм, позволявший регулировать подъем клапана в пределах от 0 до 10 мм. Идея системы состоит в следующем. Распредвал заведует открытием клапана не на прямую, а через специальный рычаг, который может менять свое положение в пространстве, тем самым изменяя величину перемещения коромысла, которое непосредственно воздействует на клапан. Регулировка рычага осуществляется с помощью червячной передачи и электромотора, а всем этим процессом заведует компьютер. Применение этой системы привело к тому, что на малых оборотах снизилось потребление топлива, а на больших возросла мощность, так как значительно увеличилась скорость заполнения цилиндров топливно-воздушной смесью. При этом значительно уменьшилось время отклика на педаль акселератора. Но у двигателей, оснащенных этой системой, появился небольшой недостаток – отсутствие разряжения во впускном коллекторе, которое необходимо для работы вакуумного усилителя тормозов. Проблема была решена следующим образом: немецкие инженеры взяли и поставили отдельный насос, который создавал необходимое разряжение.
Кроме таких высокотехнологичных мер, как электропривод помпы, отключаемый генератор, электроусилитель руля, применяемых для увеличения экономичности двигателей, используются также и другие, более радикальные способы. Например, отключение части цилиндров на холостом ходу или в режимах частичных нагрузок у многоцилиндровых двигателей. Причем до недавнего времени этими системами пользовались в основном американские конструкторы, взять хотя бы систему отключения цилиндров Displacement-on-Demand («рабочий объем по требованию») от компании General Motor. Замысел системы достаточно прост: по достижении двигателем рабочей температуры электроника начинает опрашивать различные датчики, и если она обнаруживает, что мотор работает в режиме частичной нагрузки, то прекращает подачу топлива в половину цилиндров, то есть в 4. Причем цилиндры отключаются по диагонали, чтобы в двигателе не возникли вибрации. Максимальный достигнутый эффект экономии топлива составил 25% от номинального, и это достаточно неплохой результат. Похожую систему представила и компания Honda, показав общественности новый 3,4‑литровый 6‑цилиндровый двигатель, в котором при спокойном перемещении в пространстве будут отключены 3 цилиндра.
Повысить экономичность и КПД двигателя можно также с помощью более совершенной системы зажигания. Достаточно вспомнить знаменитые моторы с системой Twin Spark от Alfa-Romeo, где использованы две свечи на цилиндр. Эта система, как, в принципе, и многое другое, перекочевала в автомобильное двигателестроение с авиационных двигателей еще в 20‑е годы прошлого столетия. Вторая свеча зажигания позволила обеспечить более полное сгорание топлива, отчего увеличился КПД, да плюс ко всему прочему снизилось потребление топлива и увеличилась детонационная стойкость. Недаром в 12‑цилиндровом турбированном двигателе от Mersedes, где вопрос детонации стоит наиболее остро, применена система зажигания с двумя свечами на цилиндр.
Невозможно не упомянуть о современных веяниях двигателестроения: непосредственном впрыске топлива в цилиндры. Идея подавать топливо непосредственно в цилиндры достаточно не нова, впервые ее воплотили в жизнь инженеры компании Robert Bosch еще в 30‑х годах XX века при конструировании авиационных двигателей, причем управление системой было механическим. Долгое время система непосредственного впрыска топлива не находила должного применения, хотя периодически появлялись автомобили, оснащенные ею. Вспомнить хотя бы Mercedes-Benz 300SL 1954 года, ведь он был оснащен механическим впрыском от фирмы Bosch. Свое второе рождение система непосредственного впрыска пережила в начале 90‑х годов прошлого века, когда стали появляться достаточно надежные и современные электронные системы управления.
