Механизм запрокидывания тележки
Страница 3

Строим зависимость Smax=f(f), рис.13.

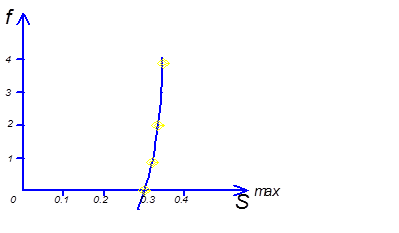

Рис. 13. График зависимости Smax=f(f).

Точка пересечения кривой с осью f=0 дает значение Smax=0.3[м]. Из зависимости (2.33) следует:

Давление газа в амортизаторе при его максимальном обжатии:

[МПа], n0=0.8.

Высоту уровня жидкости hжо находим из условия равенства объемов жидкости над клапаном в необжатом состоянии и объема жидкости, перетекающей в запоршневое пространство при максимальном ходе:

[см]=0.79[м],

при этом hж0+hг0≥Smax, 7.9+30.4≥30.

Задаваясь значениями

Sк=Smax+(2÷3) -конструктивний ход амортизатора,

Sк=300+2=302[мм];

hδв+hδн=dц=140[мм];

0.5(hδв+hδн)=70[мм] - средняя высота букс;

b=1.7dц=1.7·140=238 [мм] - для телескопических стоек;

Σhузл=2Dшт=240 [мм],

получим длину амортизатора.

Длина амортизатора в необжатом состоянии:

Lам=Sк+hж0+hг0+0.5(hδв+hδн)+b+ Σhузл=302+79+304+70+238+240=1233[мм].

Длина амортизатора при эксплуатационном обжатии:

Lэам=Lам-Sэ=1233-297=936[мм].
